お世話になります。いつも丁寧な回答と技術協力に感謝いたします・・・

【ご相談内容】 ばね初心者α

お世話になります。
いつも丁寧な回答と技術協力に感謝いたします。

圧縮コイルバネですが、座面を研削しない場合
巻き初めと巻き終わりが180°の位置にあると座りが良いと
聞いたことがありますが、その根拠はどのようなメカニズムでしょうか?

また、図面で指示する場合、どのくらいの公差であれば一般的でしょうか?
例えば「巻終わり180°~270°」みたいな感じになるのでしょうか?
ご教示お願い致します。

【返答】 ばねっと君

こちらこそ いつもありがとうございます。

巻き初めと巻き終わりが180度とは、3.5巻、4.5巻など.5巻の形状になります。

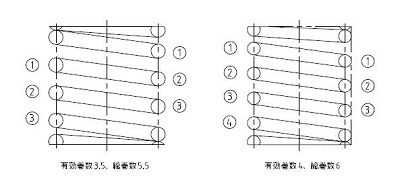

座を研削、無研削別にして座りが良いというのは添付図のように
総巻数5.5巻、総巻数6巻の有効部を見て頂ければバランスが分ると思います。
左右均等になっている「巻き初めと巻き終わりが180度」が座りが良いということでしょうか

総巻数の公差はJISB2704では
ばね特性の指定が無い場合±1/4巻
ばね特性の指定が有る場合参考値となっています
通常はお客様のほぼ指定通りの巻数で巻取を行います。
お取引のばねメーカーさんへお問い合わせ頂いても良いかと思います。
