初めまして、サラバネについて教えてください。並列で4段8枚の・・・

キーワード: 皿ばね; 荷重; サラバネ; 力

【ご相談内容】ばね初心者 2021/3/3(水) 18:12

初めまして、サラバネについて教えてください。
並列で4段8枚のサラバネでゴムの板10枚を圧縮しようと考えています、
ゴム板が半分の5枚になった時はサラバネの縮む量を半分にすると同じ力になるのでしょうか。

Attachments:

【返答】ばねっと君 2021/3/3(水) 19:36

ご質問いただきありがとうございます。

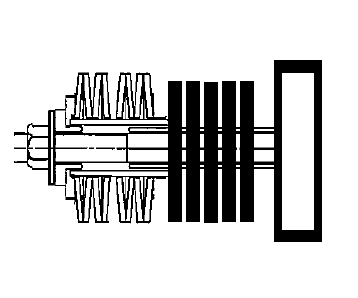

回答の前に図の皿ばねの組み合わせについて訂正します。
図の組み合わせは、並列1枚、直列8段という組み合わせになります。

ゴム板の枚数を10枚から5枚に減らしても、同じ荷重を負荷したい場合、
または、ゴム板1枚あたりのたわみ量を同じたわみ量にしたい場合は、
皿ばねの組み合わせが変わらなければ、必要なたわみ量は、ゴム板が10枚のときでも
5枚のときでも変わりません。
