i-MC Spring

高品質碟形彈簧，耐用，小巧，高速旋轉

我們的彈簧的特點

DIN 和JIS 規定的碟形彈簧的尺寸精度和同心度並不是在旋轉應用的最佳條件下設計的。另一方面，我們的i-MC SPRING 系列是作為加工中心主軸用碟形彈簧開發的，可確保尺寸精度和同心度適合10,000rpm以上的高速旋轉，性能優良。我們也只提供最好的材料來提供高度耐用的產品。

高速旋轉，長壽命，緊湊

我們的 i-MC SPRING 系列是從旗艦型號 i-MC COMPACT 開始的一系列產品，可滿足各種客戶需求。此外，為了滿足客戶的高水準要求，我們還使用耐久性試驗機在各種條件下進行耐久性評估，該試驗機充當彈簧使用的實際機器。

我們致力於手工彈簧的要點

為了讓加工中心主軸應用的客戶能夠無憂無慮地使用高品質的產品，我們的i-MC SPRING 列保證在組合狀態下滿足所需的負載特性，並以這樣的方式提供您訂購的彈簧，讓您必須在它們到達後將其嵌入。我們的碟形彈簧非常適合主軸的滑動磨損和旋轉部件的負載控制！

適用於主軸的終極碟形彈簧

權威，最強大的 i-MC COMPACT 是該系列的新品 i-MC 彈簧產品，
贏得了巨大的信任與成果例如用於加工中心主軸的盤形彈簧。
持久的性能，緊湊性和平衡性。
在所有這些方面，這款新產品代表了理想的形式用於加工中心主軸的貝氏墊圈。

1.四大突出特點

1-1 使用壽命更長

	i-MC COMPACT的使用壽命高達以往碟形彈簧的3倍。能使用600萬次以上。

1-2 緊湊設計

	i-MC COMPACT比以往的i-MC COMPACT縮小50%以上。使主軸部分更省空間！

1-3 平衡性能提升

	i-MC COMPACT 可支持超高速旋轉，只有以往碟形彈簧 65％的非平衡量。在使用200 萬次後，產品也幾乎不會劣化！

1-4 採用的實績

	i-MC COMPACT 發布後僅5年時間，已經受到超過70種的加工中心機採用。

2. i-MC Compact與其他產品相比的特點

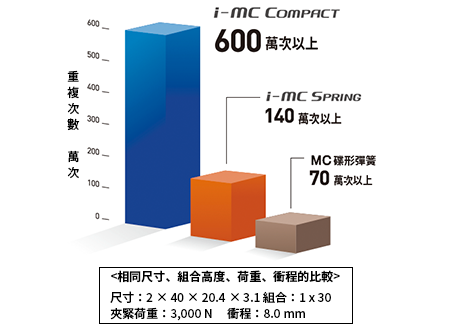

2-1 卓越的高壽命週期

	左圖比較了三種用於加工機中心其以往的碟形彈簧的設計壽命：MC 碟形彈簧，i-MC spring 和 i-MC COMPACT。 i-MC COMPACT是以往碟形彈簧的3倍以上！將實現600萬次的超長使用壽命。

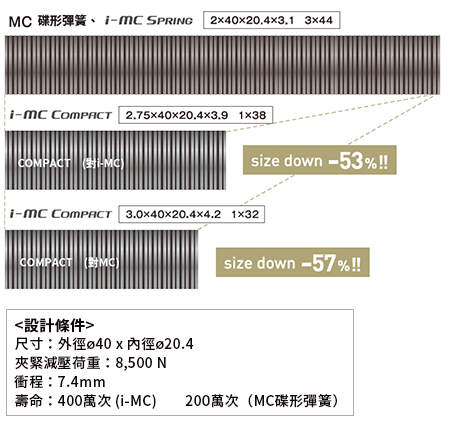

2-2 節省空間的緊湊設計

	i-MC COMPACT 實現較以往商品的 i‐MC spring 尺寸縮小 50%以上。它在要求最高性能的加工機中心中發揮出最大的優勢。

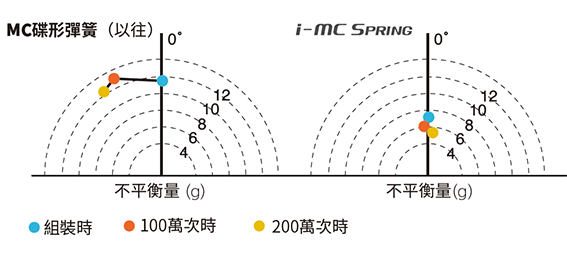

2-3 對應超高速的卓越平衡性能

即使在需要超高速旋轉的高性能加工機中心的主軸中，也以出眾的平衡性能發揮出超出預期的卓越性能。
與本公司以往的加工機中心用碟形彈簧（MC碟形彈簧）相比，不平衡量約為65％。而且，即使使用了200萬次，其平衡性也幾乎沒有變化！

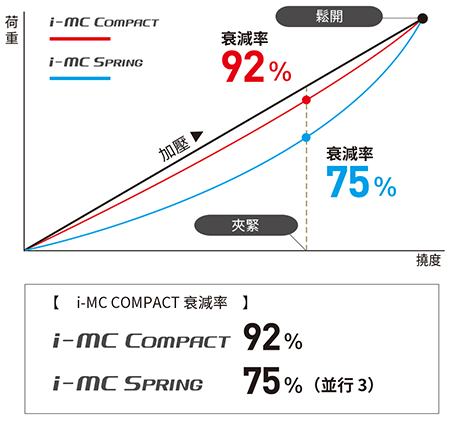

2-4 完全消除緊固時的阻尼

	i-MC COMPACT 碟形彈簧設計，能夠完全地消除彈簧壓縮時所產生的荷重阻尼，進而增加緊固力。

完善的研發支撐體系

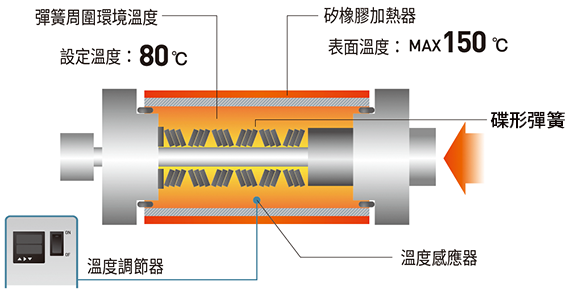

盡可能重現接近實際現場的運行情況的試驗機

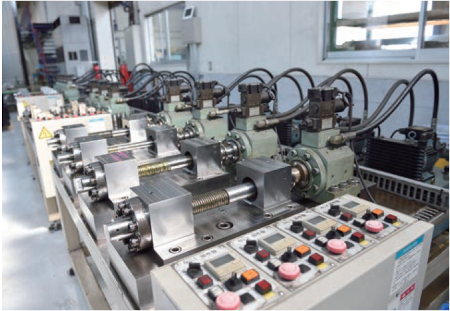

專用疲勞試驗機

耗損機制的研究

曾經我們看過很多事例，像是使用一般的彈簧疲勞試驗機經過多次測試均無折損的碟形彈簧，在加工機中心現場卻很容易折斷。
我們意識到這是因為一般的彈簧疲勞試驗機可以負荷的運作和機制，與實際使用的加工機中心的主軸內
部，在條件上有很大不同。
因此，我們開發並引進了一種專用的疲勞試驗機，它可以確實重現實際加工機中心主軸內部的運作情況。這使得針對加工機中心主軸中碟形彈簧進行調查真正的斷裂機制成為可能，並建立了一個系統來評估對策的有效性。

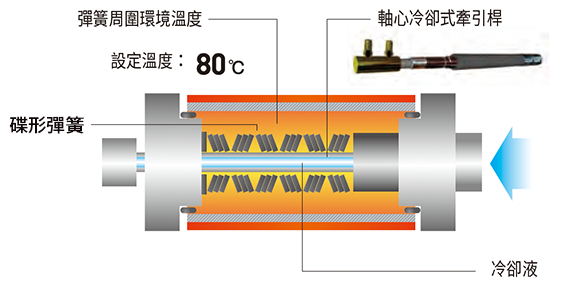

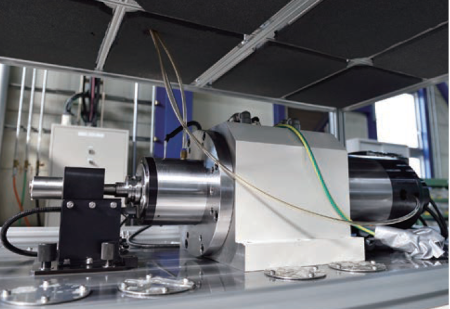

高速旋轉試驗機

完整重現高速旋轉和壓縮運動

加工機中心主軸內部的碟形彈簧不僅要承受反覆的壓縮運動，還要承受高速旋轉。普遍認為旋轉運動不會影響碟形彈簧的使用壽命或性能，但事實真的如此嗎？

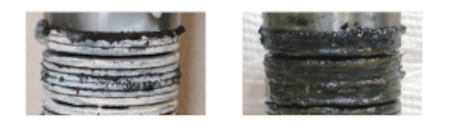

不可否認，這種旋轉產生的離心力會使潤滑油脂移動，影響碟形彈簧的性能和使用壽命。
因此，我們開發並引進了可重現這種旋轉運動（MAX20000min-1）的專用碟形彈簧疲勞試驗機。
我們透過完美重現高速旋轉和壓縮運動這兩個要素的疲勞試驗機，對碟形彈簧的各種運動和因素進行研究與開發。
