皿ばね計算

ばね検討ソフト一覧

皿ばねの関連リンク

STEP1. 黄色の空欄に必要なばねの寸法を入力してね

※タワミまたは高さを2点指定しないと寿命が計算されません。

※減圧荷重の計算は並列4枚までとなります。
　（並列5枚以上の計算結果は表示されません）

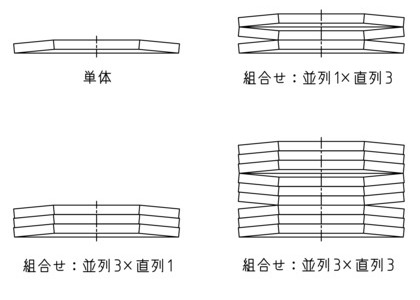

並列・直列の組み合わせ例

入力仕様時の荷重・応力
第1荷重		N	第1荷重高さ		mm	第1荷重時応力		N/mm2	第1荷重タワミ％		%
第2荷重		N	第2荷重高さ		mm	第2荷重時応力		N/mm2	第2荷重タワミ％		%

減圧荷重
第1減圧荷重		N以上

組合せ自由長
	mm

推定寿命
	万回

i-MCサラバネはMCサラバネに比べ、約2倍の推定寿命が期待できます。
詳細についてはお問い合わせください。

このコメントは、あくまで参考レベルとして見てね。
もし、入力した値を修正する様なコメントが表示されたとしても、
ボクならスペシャルで最適な設計が出来るかもしれないよ。
「お問い合わせボタン」から気軽に連絡してね！

皿ばねの形状、材質、並列枚数、直列枚数、タワミを入力してね。
皿ばね規格表を使えば寸法の取り込みもできるよ。

ばねの種類を選んでね！
規格…当社規格に基づく皿ばねだよ！
一般…寸法を自由に設定する皿ばねだよ！
ＭＣサラバネ…マシニングセンタ(MC)のスピンドル部分専用
に開発された皿ばねだよ！

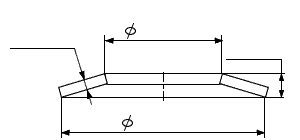

ばねの厚みを入力してね。

ばねの外径だよ。

ばねの内径だよ。

ばねが自由時（無負荷）の時の高さだよ。

入力してくれた仕様で計算した
荷重特性だよ。

荷重が弱い時は、タワミを増やす or 高さを減らしてね。

一定の値を越えると振幅に関わらず、寿命推定不可になるよ。その時はタワミを減らしてね

75％を越えたときは、入力したタワミを減らしてね。

一定の値を超えると振幅に関わらず寿命推定不可になるよ。そのときはタワミを減らしてね。

密着時のタワミ量だよ。
通常は密着まで使わないから注意してね。

第１～第２の繰返し推定寿命だよ。タワミを減らせば推定寿命が長くなるよ。

ばねに欲しい反発力を入力する事で、その時の圧縮量や、どのくらいまでばねが耐えられるかを数値で表した応力の値を表しているよ！

皿ばねの重さだよ。

形状のバランスを確認するための数字だよ。

皿ばね一枚の重さだよ。

1枚の最大タワミと板厚の比だよ。1.0以下にしてね。

皿ばねを組合せ時の重さだよ。

外径と内径の比だよ。1.7～2.5の範囲に調整してね

第1荷重時の組合せ高さだよ。

第2荷重時の組合せ高さだよ。

自由時（無負荷）の組み合わせ高さだよ。

第1荷重時の減圧荷重だよ。

第2荷重時の減圧荷重だよ。

第1荷重時のタワミ％だよ。

第2荷重時のタワミ％だよ。

ばねの材質を選択してね。
