ねじりばね計算

ばね検討ソフト一覧

ねじりばねの関連リンク

STEP1. 黄色の空欄に必要なばねの寸法を入力してね

一般用
SWP-A SWP-B・・・軽荷重用のばね材質
SWOSC-V・・・高耐久用のばね材質

耐食用
SUS304-WPB,SUS316-WPA・・・軽荷重用
SUS304,SUS316・・・重荷重用

このコメントは、あくまで参考レベルとして見てね。
もし、入力した値を修正する様なコメントが表示されたとしても、
ボクならスペシャルで最適な設計が出来るかもしれないよ。
「お問い合わせボタン」から気軽に連絡してね！

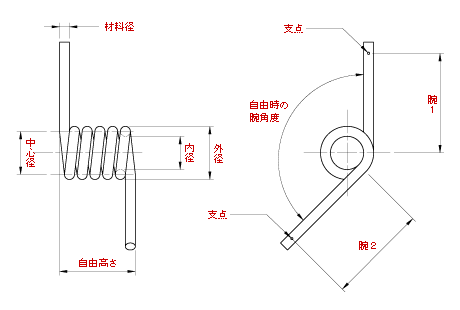

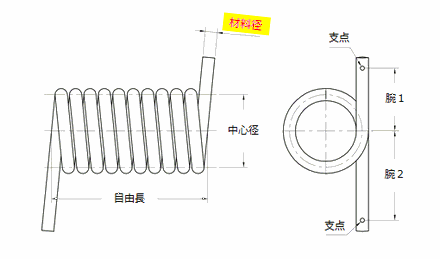

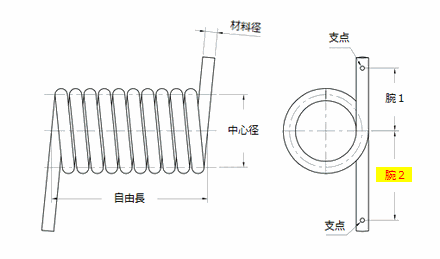

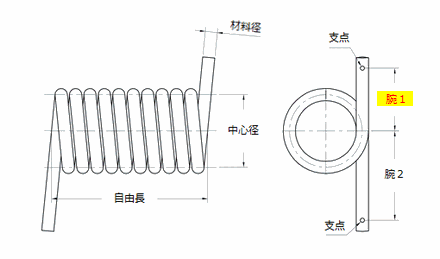

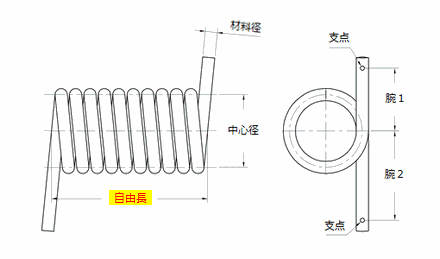

ねじりばねの形状・材質を入力してね！

どちらかを選んでね！

これは、ばねを１ラジアンねじった時に、どれくらいの反発力を得られるかを表しているんだよ！

希望するねじり角度
を入力してね！

第１角度を入力したけど、思っていたトルク値が出なかった…。
そんなときは、ここに欲しいトルク値を入力してね！　逆算して必要なバネ定数、そうするために必要な有効巻数を計算し、表示するよ！

寸法入力したばねの、巻き部分が全て密着し、もうこれ以上圧縮出来ないと言う高さを、「密着高さ」と呼ぶんだよ！
でも、勘違いしないで！
密着時の応力と関係があるので、全てのばねが密着高さまで圧縮出来るわけじゃないよ！

それぞれの荷重ポイントで、その時のタワミが、総タワミ量の何％のポイントになるのかを把握してね！
コイルばねは、総タワミ量の20〜80％の範囲で使用するのが基本だよ！
だから、隣の合否判定は、その範囲内かどうかを判定しているんだよ！

お客様が選択された線径の材料が、有るのか無いのかを判定したり、たとえ有っても、ご希望の使用に耐える事が出来るか否かも判定します。
ただしその判定範囲は、圧縮回数が2000回未満の条件となります。
もし、この条件を超える場合や、使用温度が高いなどの特殊な場合は、当社宛てお問合せ下さい。

一般的な温度や湿度の条件下で使用出来る材料だよ。ただし、錆びを防ぐ為、シリンダー内で油付け等のご使用状態を除いて、防錆塗装（一般的には黒色エナメル塗装）は必ず必要だよ。

一般用の材料に比べて、腐食に強い材料だよ。しかし、塩水や海水等の特殊な条件下では、一般用材料よりも劣る場合もありますので、その場合は、必ず当社あてに相談してね。

ばねに欲しい反発力を入力する事で、その時の圧縮量や、どのくらいまでばねが耐えられるかを数値で表した応力の値を表しているよ！
